L’essentiel à retenir : la norme NF C 15-100 impose un code couleur strict pour sécuriser votre installation, avec le bleu pour le neutre, le vert-jaune pour la terre et le rouge, noir ou marron pour la phase. Respecter ces repères prévient les risques d’électrocution et d’incendie. Attention aux logements d’avant 1970 : les couleurs y sont souvent inversées, rendant l’usage d’un multimètre indispensable.
Depuis 1970, la norme NF C 15-100 encadre strictement les installations électriques en France pour prévenir les risques d’incendie et d’électrocution. Pourtant, face à un boîtier de dérivation, il arrive souvent que l’on se sente perdu devant ce mélange de fils colorés. Un simple branchement inversé entre la phase et le neutre peut non seulement empêcher vos appareils de fonctionner, mais aussi mettre votre sécurité en péril.
Je vais vous aider à identifier chaque conducteur grâce au code couleurs electricité pour que vous puissiez intervenir sur vos prises ou vos luminaires en toute confiance. On décortique ensemble les règles actuelles et les pièges des installations anciennes pour sécuriser votre foyer.
- Les bases du code couleur electrique et la norme NF C 15-100
- 3 méthodes pour identifier vos fils sans faire d’erreur
- Pourquoi votre vieille installation ne respecte pas les codes ?
- Les dangers réels d’une inversion de polarité
Les bases du code couleur electrique et la norme NF C 15-100

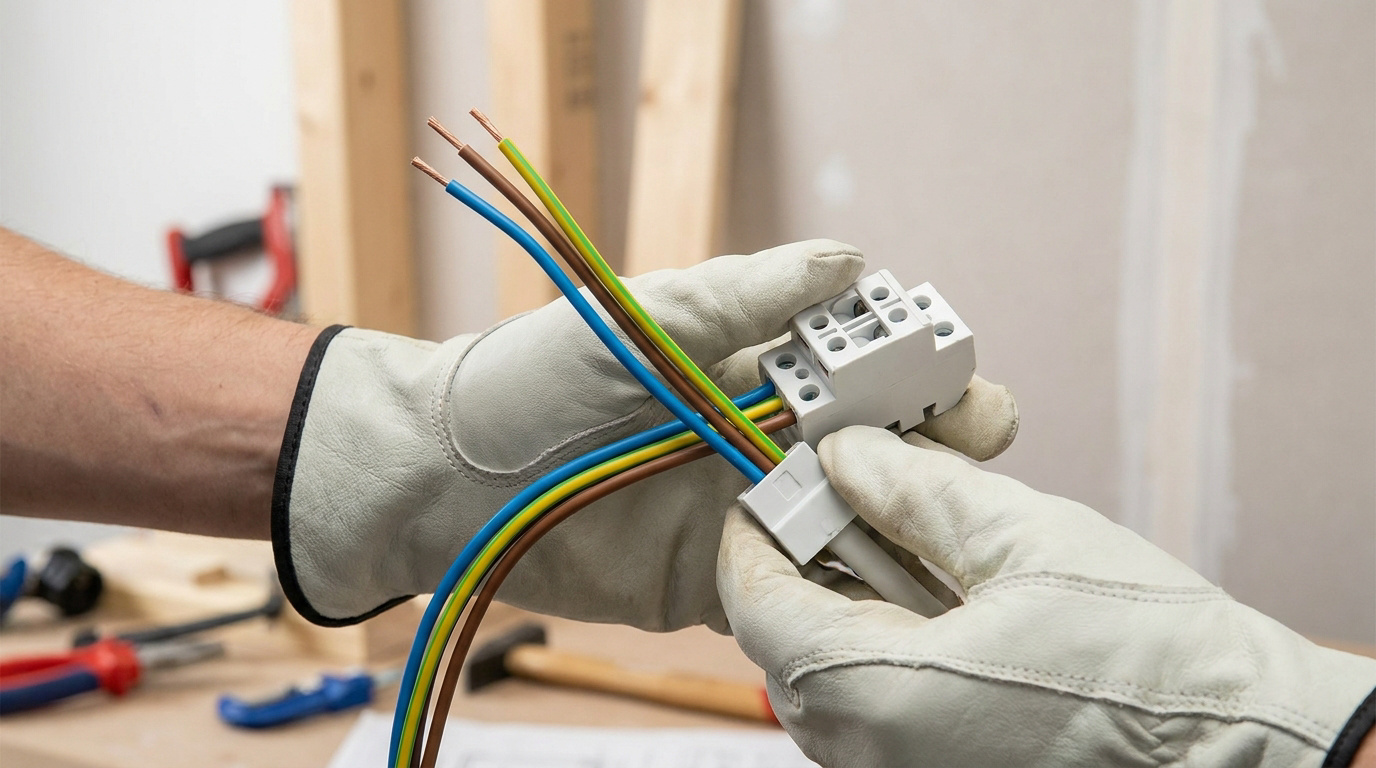

En France, la norme NF C 15-100 impose le bleu pour le neutre, le vert-jaune pour la terre et le rouge, marron ou noir pour la phase. Ces codes couleurs sécurisent les installations monophasées en 230 volts en identifiant clairement les fonctions de chaque conducteur.
Phase, neutre et terre : les fonctions de chaque fil
Le fil de phase apporte l’énergie électrique depuis le tableau. Il maintient une tension constante de 230V pour alimenter vos équipements. Sa manipulation exige une vigilance totale.
Le fil neutre sert de canal de retour pour le courant. Il permet la circulation de l’électricité vers le réseau public après son passage dans vos appareils domestiques.
Le fil de terre assure exclusivement votre protection. Il dirige les fuites de courant vers le sol pour éviter tout choc électrique aux occupants du logement.
La terre est le seul conducteur qui ne doit jamais transporter de courant en condition normale de fonctionnement.
Le circuit monophasé repose sur cet équilibre précis. Ces trois fils travaillent ensemble pour garantir un usage quotidien sans danger.
La norme NF C 15-100 comme gage de sécurité
La NF C 15-100 limite les risques d’incendie par un repérage strict. Elle impose des règles de câblage précises. N’oubliez pas de réussir l’isolation de vos prises électriques pour parfaire votre installation.
Appliquer ces couleurs simplifie les dépannages. En identifiant chaque circuit, vous évitez les accidents graves lors de travaux. C’est un gage de sérénité pour tous les occupants.
Ces règles sont obligatoires pour les logements neufs ou les rénovations intégrales. Elles garantissent la conformité légale.
3 méthodes pour identifier vos fils sans faire d’erreur
Une fois les bases théoriques acquises, il faut passer à la pratique pour identifier les conducteurs sur un chantier réel.
Utiliser un multimètre pour lever les doutes
Le test de tension se fait en mode Voltmètre AC. Mesurez la différence de potentiel entre la phase présumée et la terre. Vous devez obtenir une valeur proche de 230V.
Interprétez ensuite vos résultats avec logique. Si la tension affichée est nulle entre deux conducteurs, vous tenez le neutre et la terre. C’est une méthode simple et infaillible.
Respectez toujours les consignes de sécurité élémentaires. Travaillez avec des gants isolants homologués. Ne touchez jamais les pointes métalliques.
Repérer les fils navettes et les retours de lampes
Identifiez les couleurs libres comme le violet ou l’orange pour vos navettes de va-et-vient. Le blanc est aussi un grand classique pour le retour lampe. C’est souvent le cas en rénovation.
Voici les usages fréquents pour ces couleurs spécifiques :
- Violet : navette interrupteur
- Orange : fil pilote ou retour
- Noir/Gris : phases supplémentaires en triphasé
Il est formellement interdit d’utiliser le vert-jaune pour ces fonctions. C’est un danger de mort pour quiconque interviendra après vous.
Pourquoi votre vieille installation ne respecte pas les codes ?
Le diagnostic se complique souvent face à des boîtiers anciens où les couleurs semblent n’obéir à aucune logique moderne.
Comprendre les codes couleurs d’avant 1970
À cette époque, le vert servait souvent de phase. Le rouge, lui, jouait le rôle du neutre. C’est l’exact opposé des standards actuels.
Beaucoup de logements anciens n’ont aucun fil de terre. Cela expose les habitants à un risque de choc électrique permanent. La sécurité était alors secondaire.
Selon l’humeur de l’installateur, le gris ou le noir remplaçaient parfois le neutre. Rien n’était vraiment standardisé dans ces vieux boîtiers.
Tableau de correspondance entre ancien et nouveau
Comparer les époques permet d’identifier les pièges lors du remplacement d’une prise. Une inversion peut être fatale pour vos appareils.
| Fonction | Ancien Code (avant 1970) | Nouveau Code (NF C 15-100) | Risque de confusion |
|---|---|---|---|
| Phase | Vert ou Jaune | Rouge, Marron ou Noir | Élevé |
| Neutre | Rouge, Gris ou Blanc | Bleu clair | Élevé |
| Terre | Blanc, Gris ou Noir | Vert et Jaune | Élevé |
| Navette | Variable | Orange ou Violet | Moyen |
Pensez à baguer vos fils avec du ruban adhésif coloré. Soignez aussi vos finitions en choisissant quel joint pour carrelage et plinthe poser. Travaillez toujours hors tension.
Les dangers réels d’une inversion de polarité
Au-delà de l’aspect esthétique ou pratique, une erreur de branchement peut transformer un simple appareil en menace réelle.
Électrocution et court-circuit : les risques immédiats
Inverser la phase et le neutre est périlleux. Sur une lampe, la douille reste sous tension même éteinte. Vous risquez alors un choc électrique en changeant l’ampoule.
Le danger guette aussi les carcasses métalliques. Sans terre, le courant traverse votre corps directement. On parle alors d’une électrisation qui peut devenir fatale.
Les équipements modernes supportent mal ces erreurs. Les circuits électroniques grillent souvent par manque de protection adaptée.
Une inversion de polarité peut griller instantanément les composants d’une chaudière ou d’un ordinateur.
Protection des personnes et section des câbles
Le disjoncteur différentiel de 30mA sauve des vies. Il détecte la moindre fuite vers la terre. Il coupe le courant avant que l’accident ne survienne.
Respecter le code couleurs électricité évite l’échauffement. Utilisez du 1,5 mm² pour l’éclairage. Prévoyez du 2,5 mm² pour vos prises de courant habituelles.
Le fil rigide se cache derrière vos murs. Le fil souple équipe vos appareils mobiles. Veillez toujours au bon serrage des bornes pour votre sécurité.
Maîtriser le code couleurs électricité garantit votre sécurité : le bleu pour le neutre, le vert-jaune pour la terre et le rouge ou noir pour la phase. Testez toujours vos fils au multimètre avant d’intervenir pour éviter tout choc électrique. Sécurisez votre installation dès maintenant pour un habitat fiable et serein.
